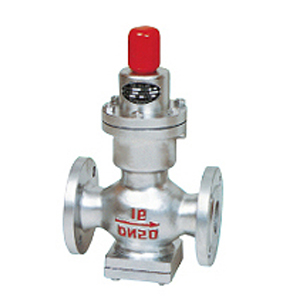

| 波纹管减压阀 |
|
| 一、用途 |
| 本阀用于温度在180C以下的蒸汽、空气及其它无腐蚀性气体的管路上，经过调节，使通过阀内的介质压力减至某一需要的出口压力，并使介质的出口压力保持相对稳定，但进口压力与出口压力之差必须大于或等于0.5bar. |
| 二、主要零件材料 |
|
零件名称 |
阀体阀盖 |
阀瓣密封圈 |
波纹管 |
阀杆 |
调节弹簧 |
辅弹簧 |
|
材料 |
碳钢 |
不锈钢、青铜 |
不锈钢 |
不锈钢 |
铬锰钢 |
铬钒钢 | |
| 三、主要外形尺寸 （法兰尺寸按JB/T79-94标准） |
|
公称压力PN（MPa） |
公称通径MPa（MM） |
尺寸MM |
|
L |
H |
H1 |
|
1.0
1.6 |
20 |
140 |
87 |
293 |
|
25 |
160 |
87 |
293 |
|
32 |
180 |
92 |
293 |
|
40 |
200 |
100 |
303 |
|
50 |
230 |
106 |
308 |
|
65 |
260 |
123 |
310 |
|
80 |
310 |
140 |
380 |
|
100 |
350 |
150 |
400 | |
|
| | |
